COMPONENTES DEL SISTEMA

Tubos

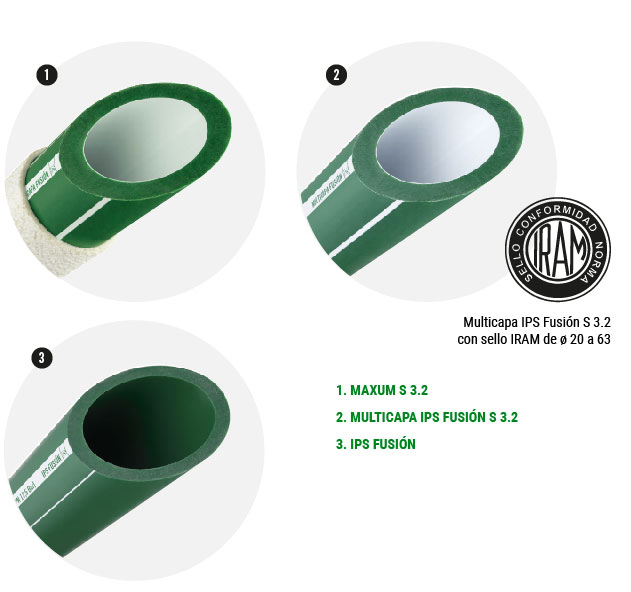

MAXUM S 3.2
El permanente espíritu innovador de IPS ha permitido desarrollar la tubería ideal para instalaciones de agua caliente y condiciones de clima riguroso: MAXUM S 3.2. Su exclusivo recubrimiento aislante de espuma termoplástica de celda cerrada logra la mayor resistencia térmica y mecánica con el menor diámetro externo del mercado, evitando canaletas de gran tamaño.

Multicapa IPS Fusión S 3.2
Corresponde a una presión nominal de 20 bar. En su característica capa blanca interior, el Copolímero Random tiene aditivos anti-oxidantes que aumentan su vida útil a elevadas temperaturas. Exteriormente las líneas blancas simplifican su uso en obra.

IPS Fusión
Tubo especialmente diseñado para la conducción de agua fría, corresponde a una presión nominal de 12,5 bar. Posee rayas blancas exteriores que facilitan su instalación.

Conexiones

Las conexiones diseñadas para una presión nominal de 25 kg/cm², son las de mayor desarrollo tecnológico del país. Sus dimensiones son las menores, favoreciendo su instalación y rendimiento. Además el Sistema IPS Fusión, cuenta con una amplia gama de conexiones con insertos metálicos, realizados en una aleación de cobre, bañado en níquel, que brindan la unión más segura con cualquier otro sistema, ya sea con artefactos o cañerías.

INSTALACIÓN PASO A PASO

CATÁLOGO

Ø EN MILÍMETROS

Maxum S3,2

  • Ø Art.
  • 20 2921
  • 25 2922
  • 32 2923
  • 40 2924
  • 50 2925
  • 63 2926

IPS Fusión

  • Ø Art.
  • 32 2503
  • 40 2504
  • 50 2505
  • 63 2506
  • 75 2507
  • 90 2508
  • 110 2509

Multicapa IPS Fusión S3,2

  • Ø Art.
  • 20 2901
  • 25 2902
  • 32 2903
  • 40 2904
  • 50 2905
  • 63 2906
  • 75 2907
  • 90 2908
  • 110 2909

Codo 90º HH

  • Ø Art.
  • 20 101
  • 25 102
  • 32 103
  • 40 104
  • 50 105
  • 63 106
  • 75 107
  • 90 108
  • 110 109

Tapa H

  • Ø Art.
  • 20 111
  • 25 112
  • 32 113
  • 40 114
  • 50 115
  • 63 116
  • 75 117
  • 90 118
  • 110 120

Codo 90º MH

  • Ø Art.
  • 20 121
  • 25 122
  • 32 123

Codo 45º HH

  • Ø Art.
  • 20 131
  • 25 132
  • 32 133
  • 40 134
  • 50 135
  • 63 136
  • 75 137
  • 90 138
  • 110 139

Te 90º

  • Ø Art.
  • 20 161
  • 25 162
  • 32 163
  • 40 164
  • 50 165
  • 63 166
  • 75 167
  • 90 168
  • 110 169

Cupla HH

  • Ø Art.
  • 20 191
  • 25 192
  • 32 193
  • 40 194
  • 50 195
  • 63 196
  • 75 197
  • 90 198
  • 110 199

Curva 90º HH

  • Ø Art.
  • 20 281
  • 25 282
  • 32 283
  • 40 284B
  • 50 285
  • 63 286

Sobrepaso

  • Ø Art.
  • 20 291
  • 25 292
  • 32 293

Sobrepaso corto

  • Ø Art.
  • 20 1291
  • 25 1292
  • 32 1293

Misturador

  • Ø Art.
  • 20 1241
  • 25 1242

Adaptador para tanque con junta

  • Ø Art.
  • 20 721
  • 25 722
  • 32 723
  • 40 724

Cruz HHHH

  • Ø Art.
  • 20 751
  • 25 752
  • 32 753

Codo esquinero 90º

  • Ø Art.
  • 20 1211
  • 25 1212
  • 32 1213

Codo 90º con inserto H

  • Ø Art.
  • 20x3/8 200
  • 20x½ 201
  • 25x3/8 205
  • 25x½ 202
  • 25x¾ 203
  • 32x¾ 209
  • 32x1 204

Cupla 90º con inserto M

  • Ø Art.
  • 20x½ 221
  • 25x½ 220
  • 25x¾ 222
  • 32x½ 119
  • 32x¾ 228
  • 32/1 223
  • 40x1¼ 224
  • 50x½ 225
  • 63x2 226
  • 75x2½ 227
  • 90x3 230

Te con inserto H

  • Ø Art.
  • 20x3/8 210
  • 20x½ 211
  • 25x½ 212
  • 25x¾ 213
  • 32x1 214

Cupla con inserto H

  • Ø Art.
  • 20x1/8 270
  • 20x½ 271
  • 20x¾ 290
  • 25x½ 278
  • 25x¾ 272
  • 32x½ 284
  • 32x¾ 279
  • 32x1 273
  • 40x1¼ 274
  • 50x1½ 275
  • 63x2 276
  • 75x2½ 277
  • 90x3 280

Te con inserto M

  • Ø Art.
  • 20x½ 761
  • 25x¾ 763
  • 32x¾ 769
  • 32x1 764

Codo 90º con inserto M

  • Ø Art.
  • 20x½ 1121
  • 25x½ 1122
  • 25x¾ 1123
  • 32x¾ 1129
  • 32x1 229

Codo 90º c/ inserto H c/ sujeción

  • Ø Art.
  • 20x½ 1201

Misturador con inserto H

  • Ø Art.
  • ½x20x½ 1919
  • ¾x25x¾ 1920

Cupla reducción MH

  • Ø Art.
  • 20x25 140
  • 32x20 141
  • 32x25 142
  • 40x20 143
  • 40x25 144
  • 40x32 145
  • 50x20 146
  • 50x25 148
  • 50x32 149
  • 50x40 150
  • 63x20 151
  • 63x25 152
  • 63x32 153
  • 63x40 154
  • 63x50 155
  • 75x50 156
  • 75x63 158
  • 90x63 158
  • 90x75 159

Te reducción 90º

  • Ø Art.
  • 25x20 241
  • 32x20 242
  • 32x25 243
  • 40x20 244
  • 40x25 245
  • 40x32 246
  • 50x20 247
  • 50x25 248
  • 50x32 249
  • 50x40 250
  • 63x20 251
  • 63x25 252
  • 63x32 253
  • 63x40 254
  • 63x50 257
  • 75x32 260
  • 75x40 261
  • 75x50 263
  • 75x63 264
  • 90x63 266
  • 90x75 267
  • 110x90 269

Cupla de reducción HH

  • Ø Art.
  • 110x63 886
  • 110x75 887
  • 110x90 888

Codo 90º red HH

  • Ø Art.
  • 25x20 1220
  • 32x20 1221
  • 32x25 1222

Montura de reducción

  • Ø Art.
  • 63x20 841
  • 75x20 851
  • 90x20 861
  • 110x20 871
  • 63x25 842
  • 75x25 852
  • 90x25 862
  • 110x25 872

Colector 4 bajadas

  • Ø Art.
  • 32x25 1752
  • 75x63 1757

Unión doble HH

  • Ø Art.
  • 20 231
  • 25 232
  • 32 233
  • 40 234
  • 50 235
  • 63 236
  • 75 237

Unión doble rosca H

  • Ø Art.
  • 20x½ 531
  • 25x¾ 532
  • 32x1 533
  • 40x1¼ 534
  • 50x1½ 535
  • 63x2 536
  • 75x2½ 537

Unión doble rosca MH

  • Ø Art.
  • 20x½ 921
  • 25x¾ 922
  • 32x1 923

Unión doble rosca M metálica

  • Ø Art.
  • 20x½ 1821
  • 25x¾ 1822
  • 32x1 1823
  • 40x1¼ 1824

Llave de paso

  • Ø Art.
  • 20 171
  • 25 172
  • 32 173

Llave de paso con campana

  • Ø Art.
  • 20 181
  • 25 182

Llave de paso cab. metal

  • Ø Art.
  • 20 1801
  • 25 1802
  • 32 1803

Válvula esférica c/ manija corta

  • Ø Art.
  • 20 1901
  • 25 1902
  • 32 1903

Válvula esférica c/ manija larga

  • Ø Art.
  • 20 1951
  • 25 1952
  • 32 1953
  • 40 1914
  • 50 1915
  • 63 1916

Válvula esférica c/ volante metálico

  • Ø Art.
  • 20 1931
  • 25 1932
  • 32 1933

Válvula esférica diseño IPS c/ volante metálico

  • Ø Art.
  • 20 1971
  • 25 1972
  • 32 1973

Válvula esférica diseño IPS

  • Ø Art.
  • 20 1961
  • 25 1962
  • 32 1963

Tarugo de reparación

  • Ø Art.
  • 84

Fusora dual

  • Potencia 800 W
  • Temperatura 220-260 Cº
  • Art. 20V

Pinza sacaboquilla

  • Art.
  • 20V

Grampa

  • Ø Art.
  • ½”-20 97
  • ¾”-25 98
  • 1”-20 99
  • 1¼”-40 94
  • 1½”-50 95
  • 2”-63 96

Fusora de banco

  • Ø Art.
  • de 32 a 125 mm 19

Bomba para prueba hidráulica

  • Capacidad (L) Art.
  • 12 53

Boquillas

  • Ø Art.
  • 20 21
  • 25 22
  • 32 23
  • 40 24
  • 50 25
  • 63 26
  • 75 27
  • 90 28
  • 110 29

Boquillas IPS caudal pleno

  • Ø Art.
  • 20 21F
  • 25 22F
  • 32 23F

Tijera cortatubo

  • Art.
  • 50

Ipsolar cinta protectora

  • Medidas Art.
  • 10m x 4cm 82

Ipsoband cinta protectora

  • Medidas Art.
  • 10m x 5cm 83

Sella Plus

  • Ø Art.
  • 25 cm³ 995
  • 50 cm³ 996
  • 125 cm³ 997

Sella Roscas

  • Ø Art.
  • 25 cm³ 981
  • 50 cm³ 982
  • 125 cm³ 983

O´Rings

  • Ø Art.
  • ½ 931
  • ¾ 932
  • 1 933
  • 934
  • 935
  • 2 936
  • 937

Boquilla de montura

  • Ø Art.
  • 63 26M
  • 75 27M
  • 90 28M
  • 110 29M
